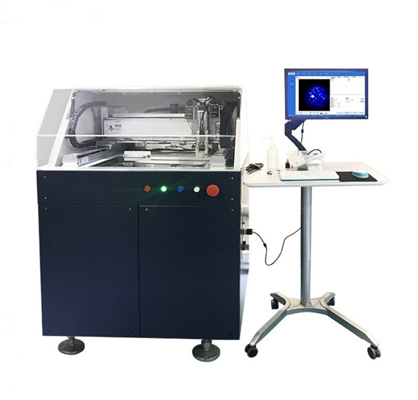

超聲掃描顯微鏡YTS 500可以分辨焊接缺陷、粘接缺陷、封裝分層、粘片空洞等區域和良好區域?？蓪θ毕莩叽绾兔娣e進行自動統計和計算。也可根據客戶的要求，提供有償定制開發服務。一鍵校準、手動掃描（A/B/C掃描模式）、批量掃描、導出報告、探頭切換、強度檢測、相位檢測、厚度檢測、斷層檢測。
2.1 環境溫度要求：20～35℃
2.2 環境相對濕度：35℃≤50％RH
2.3 工作電源：220V±10%/50Hz，1KW
2.4 水源：自來水，或去離子水，水溫要求：15～30℃
2.5 周邊環境：
不要放在強磁場、電磁波和產生高頻設備的旁邊。
減少振動。
灰塵少、濕氣少，沒有腐蝕性氣體的地方。
電源的變化，限制到最小。
為了防止地震的損壞，四周一定要固定。
超聲掃描顯微鏡YTS 500技術指標
3.1 系統特性
l 整機尺寸：800mm×600mm×1300mm
l 水槽尺寸：380mm×240mm×110mm
l 最大掃描范圍：手動：260mm×100mm×50mm； 自動：260mm×25mm×50mm
l 典型掃描耗時：≤45s（測試條件：掃描區域10mm×10mm，分辨率50um）
l 最大掃描速度：300mm/s
l 圖像推薦分辨率：1～4000um
l 厚度檢測范圍：根據客戶工件的材料和厚度選配。
l 定位精度：X/Y≤±1μm，Z≤±10μm
l 重復定位精度：X/Y≤±0.01mm，Z≤±0.02mm
超聲掃描顯微鏡YTS 500軟件功能
3.2.1 常規軟件功能
一鍵校準、手動掃描（A/B/C掃描模式）、批量掃描、導出報告、探頭切換、強度檢測、相位檢測、厚度檢測、斷層檢測。
3.2.2權限分級
序號 | 權限分級 | |
操作工模式 | 工藝工程師模式 | |
1 | 自動批量掃描 | 自動批量掃描 |
2 | 自動生成報告 | 自動生成報告 |
3 | 手動掃描-已有處方調用 | 手動掃描-已有處方調用 |
4 | 一鍵校準 | 一鍵校準 |
5 | 更換探頭 | 探頭切換 |
6 | 手動掃描處方新建、編輯、刪除 | |
7 | 批量掃描處方新建、編輯、刪除 | |
8 | 手動分析自定義計算 | |
3.2.3 缺陷檢測功能
根據客戶需求配相應超聲探頭，采用不銹鋼標準強度（STSS）進行檢測，可以分辨焊接缺陷、粘接缺陷、封裝分層、粘片空洞等區域和良好區域。
可對缺陷尺寸和面積進行自動統計和計算。也可根據客戶的要求，提供有償定制開發服務。
3.2.4 不銹鋼標準強度和自校準功能
系統自帶滿足GBT 11259-2015《超聲波檢測用鋼對比試塊的制作與校驗方法》的不銹鋼標準塊。認定該不銹鋼標準塊的超聲反射強度=100 STSS（“STainless Steel Standard”的縮寫），其他所有材料的檢測相對于STSS做換算。
系統軟件具有“一鍵校準”的功能，能實時校準系統漂移，保證檢測結果的準確性和穩定性。
