印刷機墻板定位芯軸定位設備交機完成

印刷機的整體結構以兩塊墻板為支撐基礎件,在兩塊墻板之間安裝大量軸輥類零件,使連連的承印品從排列有序的軸、輥、滾筒間穿過,在承印物進行張力控制、送紙、調偏、給水、給墨、印刷、剪切、輸紙、紙張交接、打碼、烘干、冷卻、上光及各種保證印刷自動 完成的前提下,墻板裝配質量和精度保持穩定。作為印刷機的主要基礎件,它影響著印刷過程各種功能零件的質量和壽命。




傳統的基礎件同軸度精度和定位方法采用芯軸定位。由于墻板定位孔存在形狀、位置和尺寸誤差,芯軸的定位部分也給定公差值 ,兩墻板在用芯軸定位時,間隙的存在也會產生同軸度誤差,隨著兩塊墻板距離的拉大,同軸度誤差值和墻板間距成正比,大跨度的印刷機墻板由于間隙存在,產生的同軸度誤差不容視。

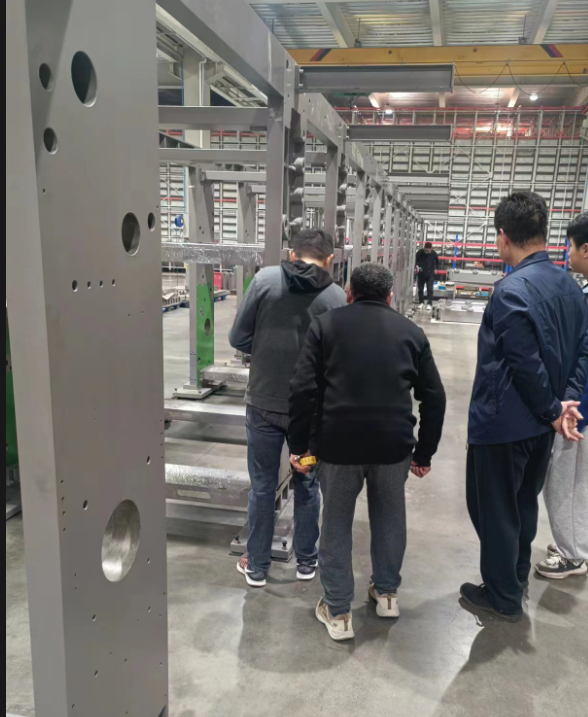

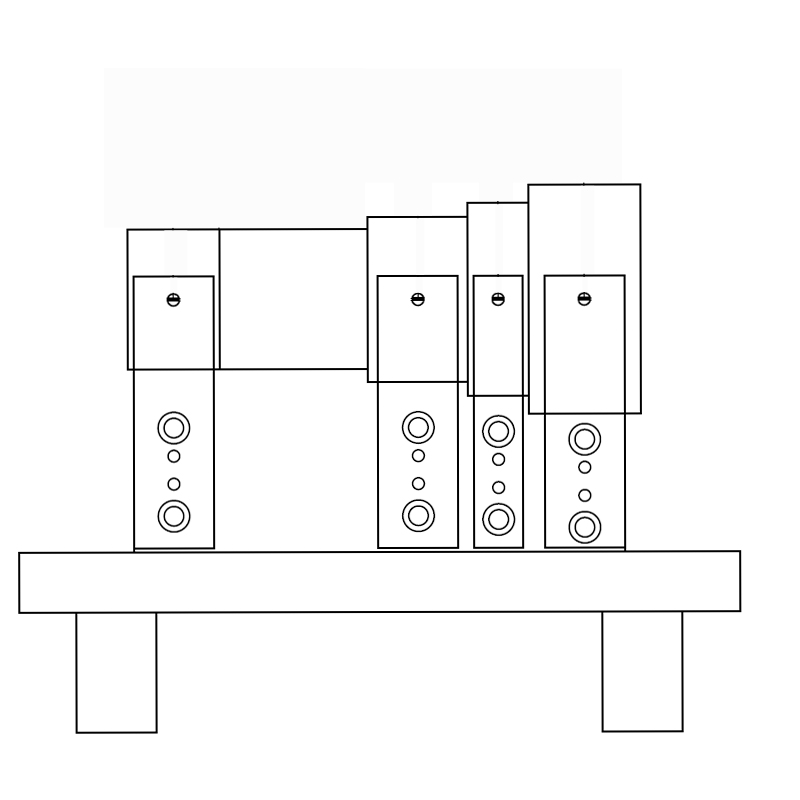

印刷機墻板是機器上印刷滾筒及水墨輥兩邊的墻壁,作用是支撐及固定作用。是印刷機的主要部件之一,它的設計、加工和裝配都直接影響到整臺印刷機的精度和印刷性能,對印刷機的平穩性和可靠性都會產生較大的影響,良好的墻板設計、加工與正確高效的裝配方式對保證印刷機性能及安全,提高印刷機壽命將起到重要的作用。

印刷機墻板長期使用后,存在主軸孔磨損狀況,磨損嚴重的會造成安裝在墻板孔上的滾筒大幅振動,滾筒是印刷機的重要部件,滾筒振動過大則會導致印版耐印力下降、 印刷品質變差等問題。因此,本領域技術人員提供了多功能印刷機墻板,以解決上述背景技術中提出的問題。

因此印刷機墻板的垂直度和直線度要求至關重要

當測量直角時,首先在X方向上測量兩點并記錄,然后使用激光發射器D22內置的棱鏡,使激光束偏轉90度,在Y方向上測量兩點并記錄,測量值轉換為角度值,顯示為X與Y方向上的偏差。

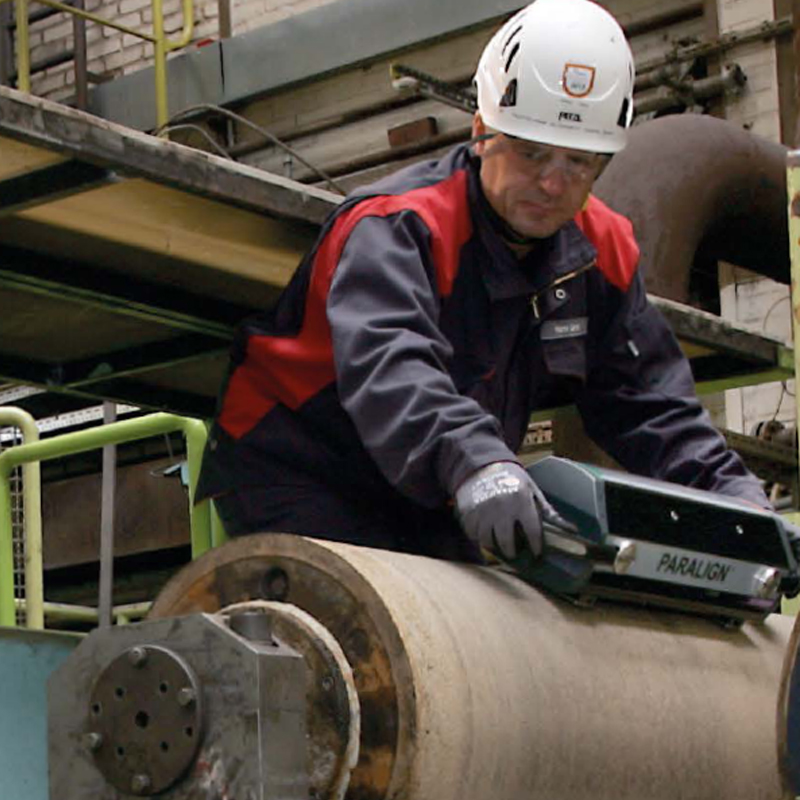

印刷機芯軸同軸度或壓料口旋轉中心對齊
